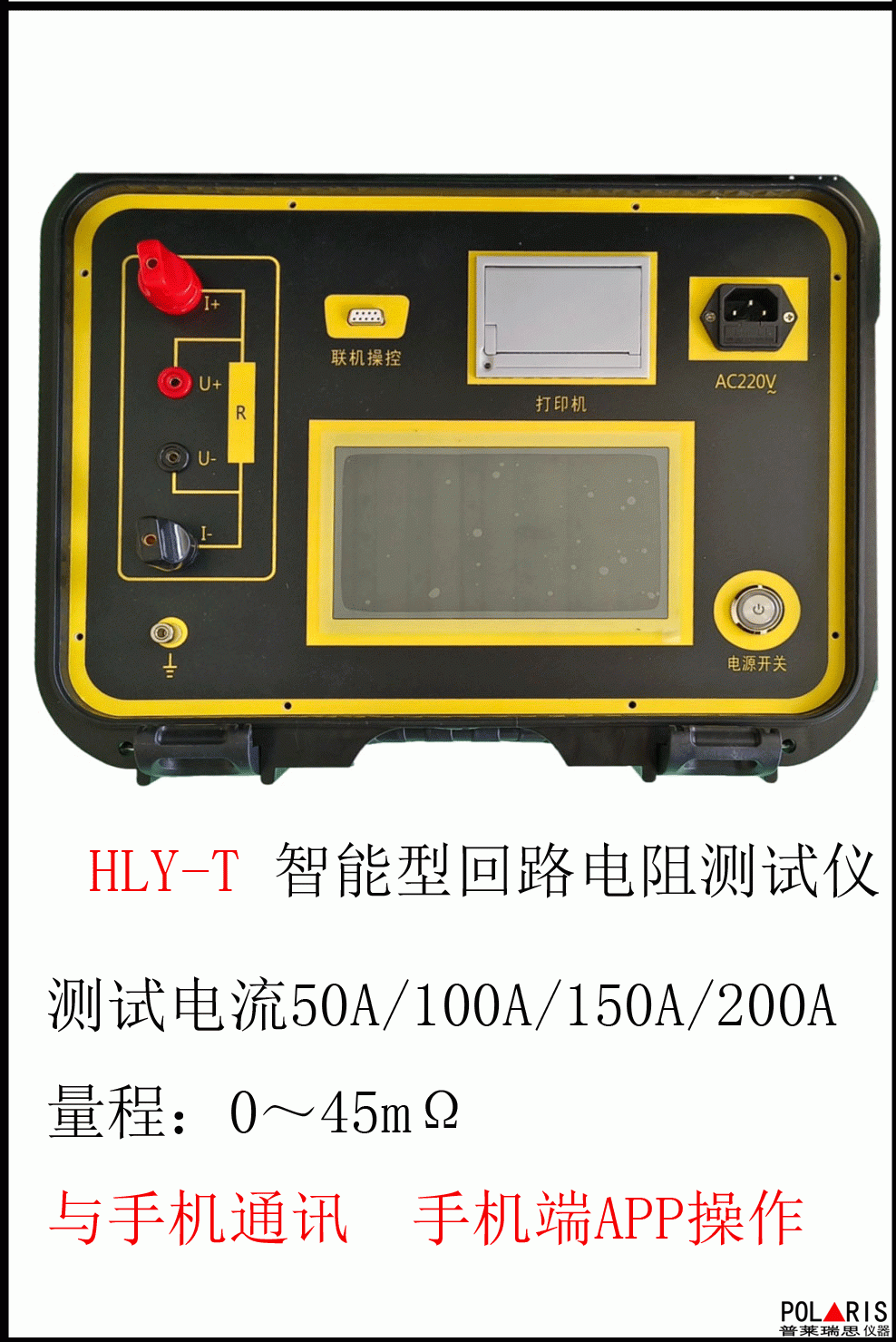

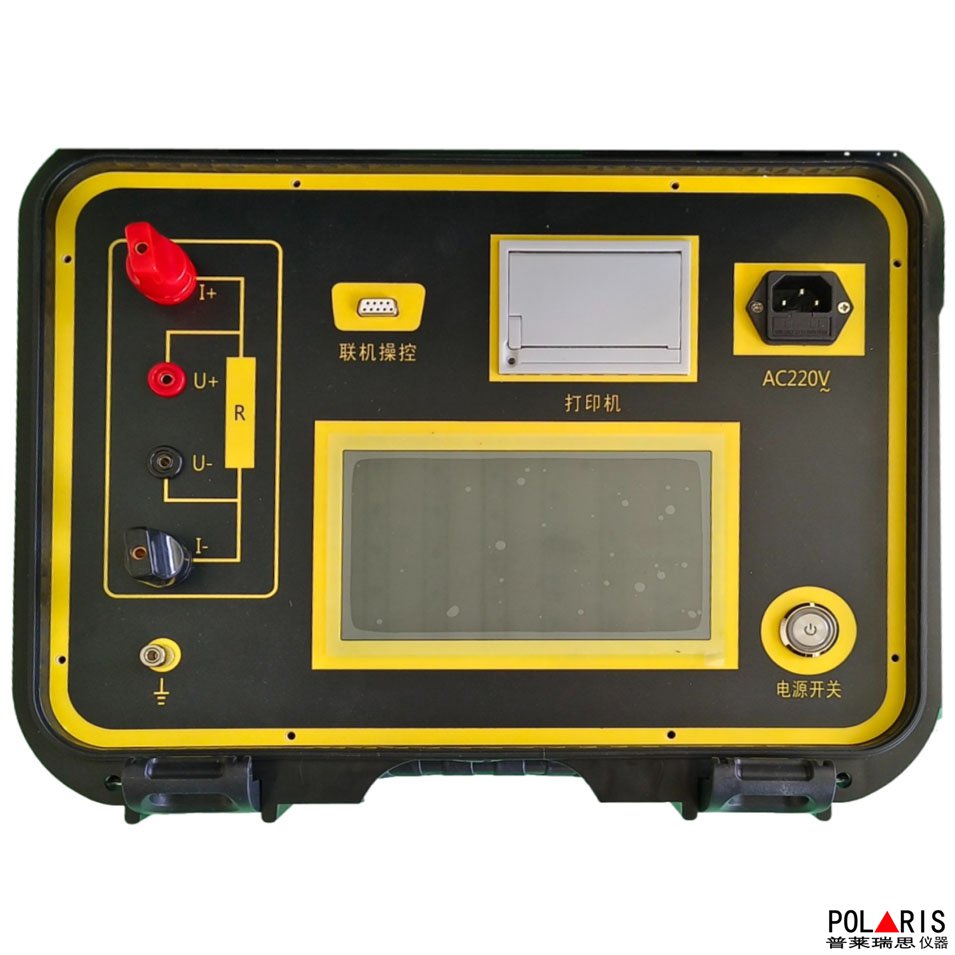

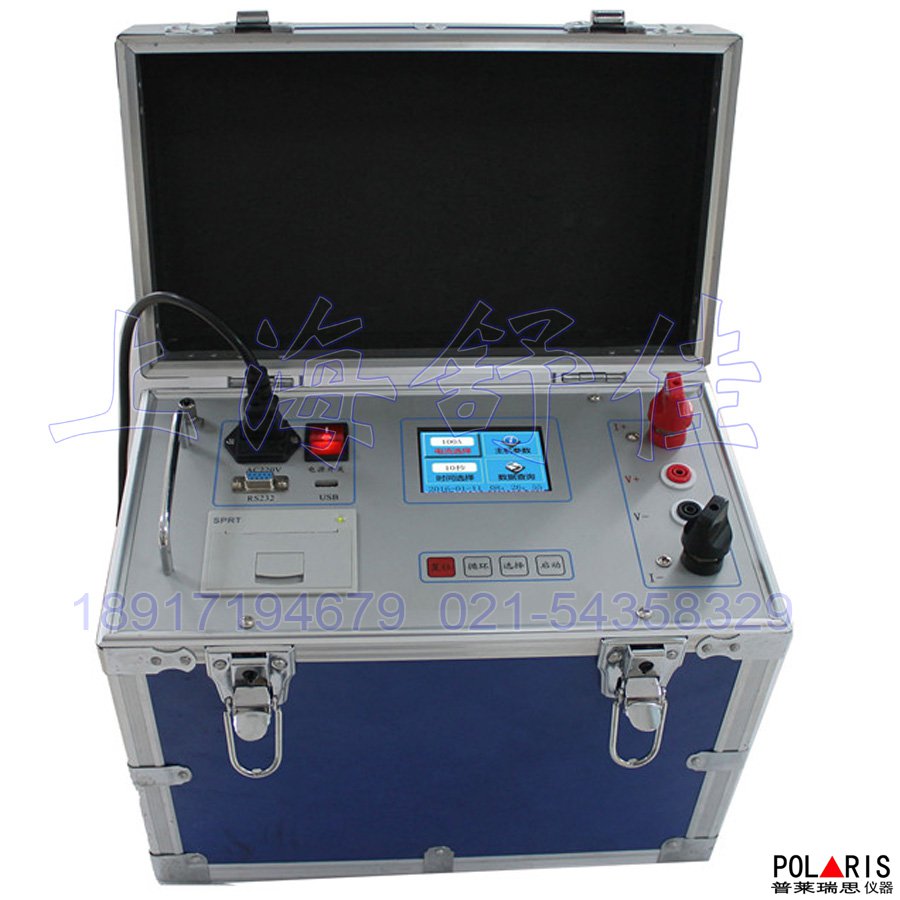

HLY-T 智能型回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
一、概述
HLY-T智能型回路电阻测试仪是我公司根据标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
二、性能特点
1. 测试电流大，符合有关测试接触电阻的国家标准要求。
2. 输出电压高，测试量程宽。
3. 测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。
4. 采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5. 测试速度快，测值精准度及稳定度高。
6. 仪器采用800×480分辨率彩色液晶液晶屏，全部操作中文显示，方便客户的使用。
7. 仪器具有测试数据实时打印功能。
8. 仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。
三、技术指标
1、测试电流：50A/100A/150A/200A四档位可调
2、量程：0～45mΩ
3、分辨率：最小0.1µΩ
3、精度：±（0.5%±2个字）
4、工作方式:快速/定时测量（快速-15秒-30秒-60秒）
5、工作电源:AC220V±10% 50HZ
6、使用温度:-10～40℃
7、相对湿度:≤80% 无结露
8、联机操作
（1）与电脑通讯
使用机器自带的连接线，将仪器与电脑进行连接。打开仪器电源，进入电脑控制界面。
（2）与手机通讯
下载手机端APP（仅支持安卓系统），打开APP，选择搜索到的仪器，然后根据软件提示进行后续操作。

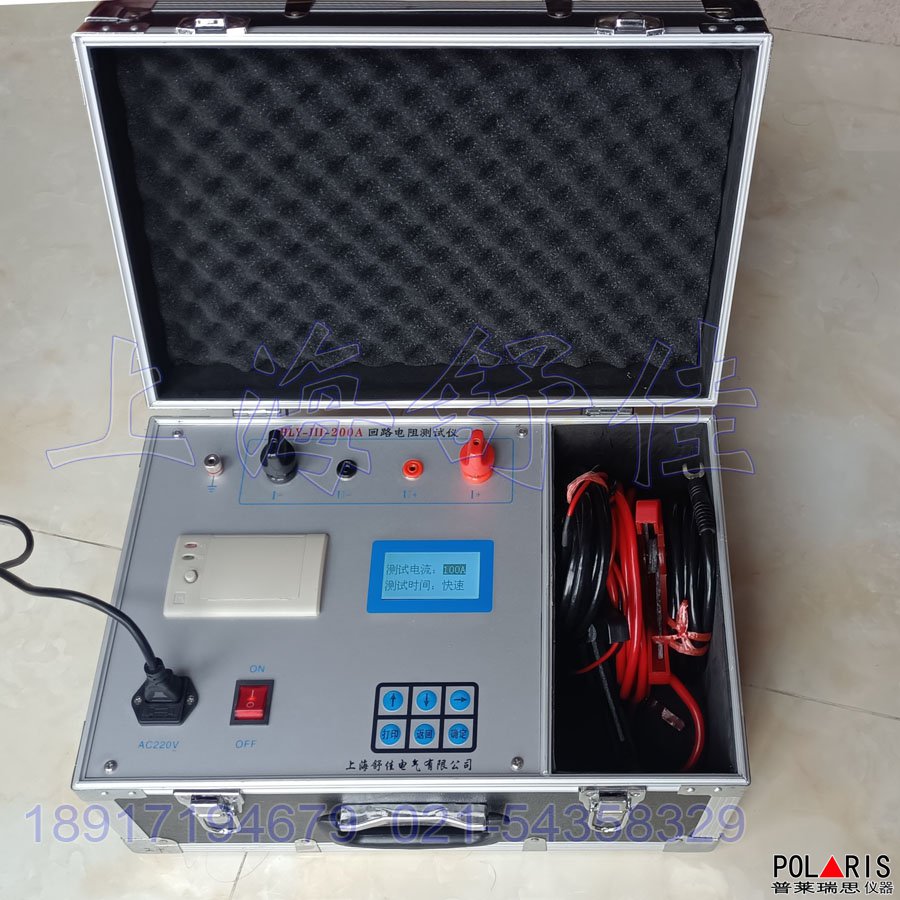

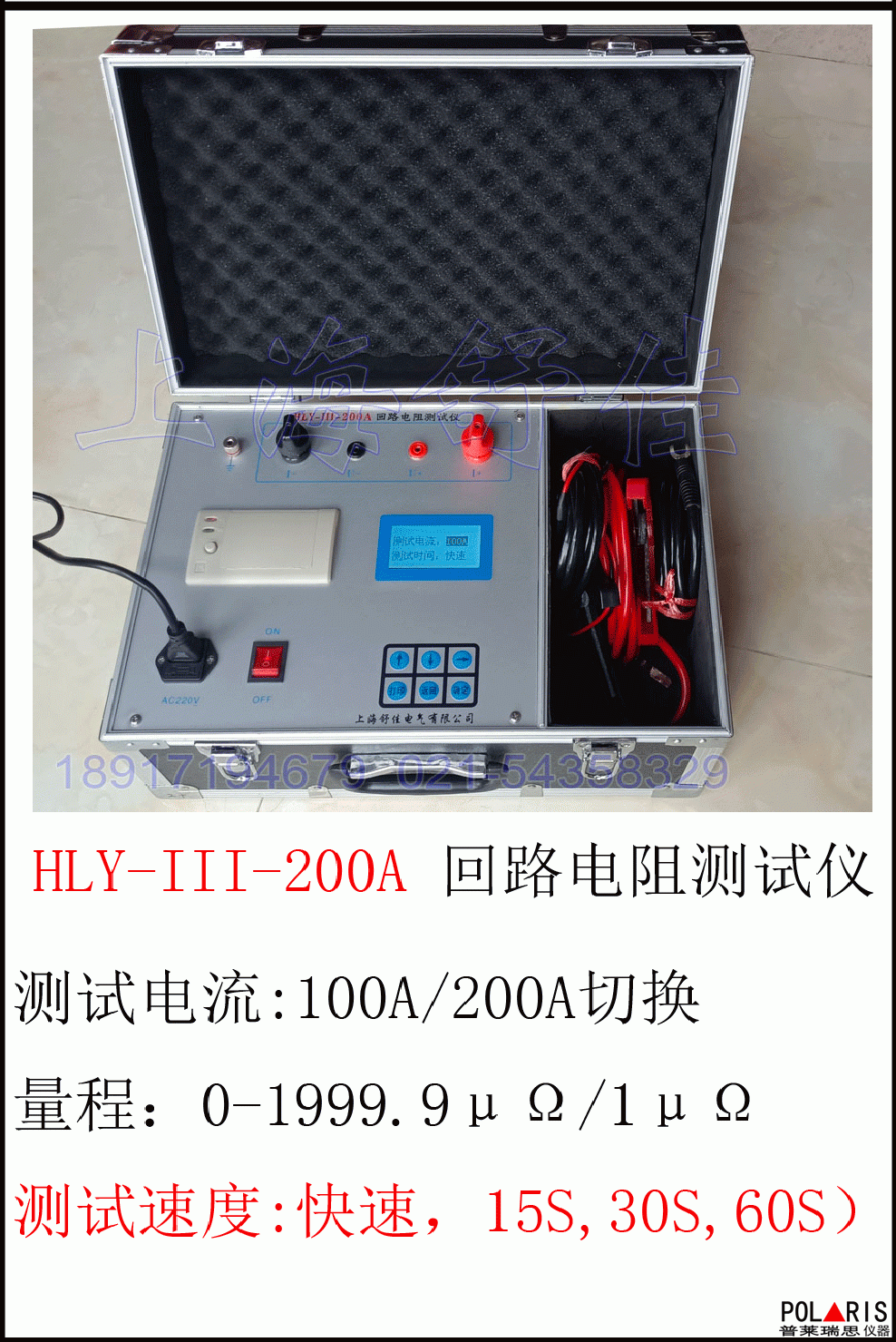

HLY-III-200A智能型回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
一、概述
HLY-III-200A回路电阻测试仪采200A恒流输出。最高输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施，测试时间可设定，100A和200A可以自由切换档位，精度高，复测性好，简单易行，测试数据液晶显示，结果打印。
二、性能特点
1. 测试电流大（100A/200A切换），符合有关测试接触电阻的国家标准要求。
2. 输出电压高，测试量程宽。
3. 测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。
4. 采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5. 测试速度可以选择（快速，15S,30S,60S）能充分测试出回路（接触）电阻值，测值精准度及稳定度高。
6. 仪器采用800×480分辨率彩色液晶液晶屏，全部操作中文显示，方便客户的使用。
7. 仪器具有测试数据实时打印功能。
8. 仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。
三、技术指标
测量范围：0-1999.9μΩ 分辨率：1μΩ测量电流：＞200A/100A DC
测量精度：0.5级
显示方式：液晶显示、结果打印 ，电流档位可自由切换（100A/200A)。
工作温度：-10℃~50℃
工作电流：AC220V±10%
体 积：400×210×300
重 量：7Kg

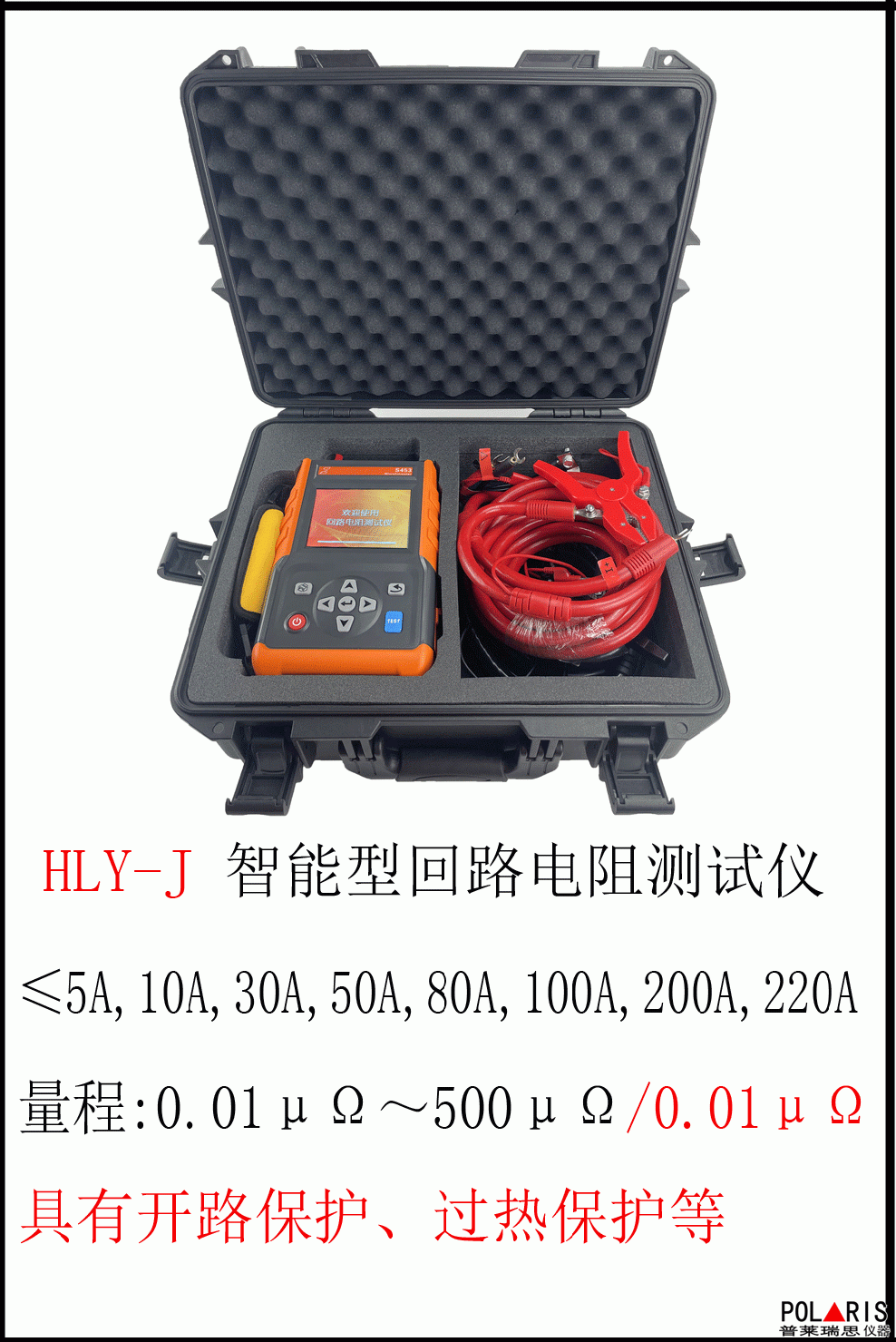

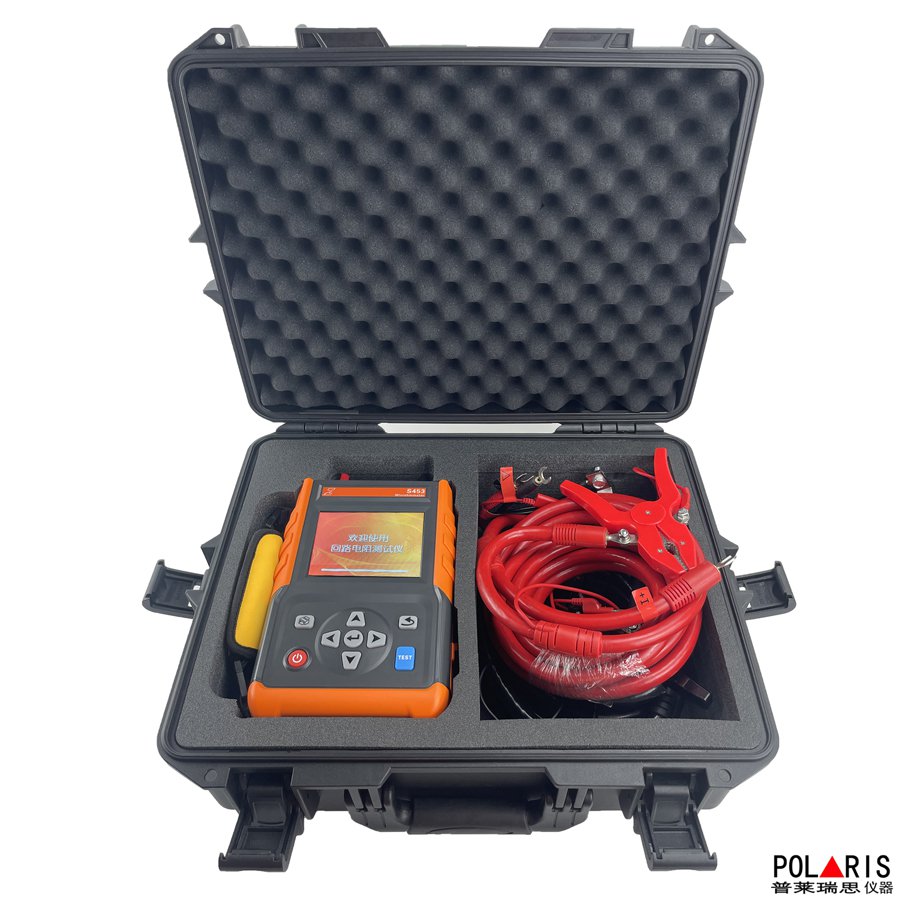

HLY-J 智能型回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
电 源：内置：12.6V 9000mAh可充锂电池
测试方式：四线法
充 电 器：12.6V/2A充电器
显示模式5.6寸工业级高亮度彩色液晶屏
测试接口I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负)
|
电流输出
|
粗调档位：≤5A（恒压）；10A、30A、50A、80A、100A、200A、220A（恒流）
|
|
|
|
细调档位：步进值2.5A，最多87档电流
|
|
|
量 程
（内置电池） |
≤5A ：
|
1μΩ~3500mΩ
|
|
|
10A ：
|
0.1μΩ~200mΩ
|
|
|
30A ：
|
0.1μΩ~20mΩ
|
|
|
50A ：
|
0.01μΩ~15mΩ
|
|
|
80A ：
|
0.01μΩ~10mΩ
|
|
|
100A ：
|
0.01μΩ~5mΩ
|
|
|
200A ：
|
0.01μΩ~500uΩ
|
|
|
220A ：
|
0.01μΩ~500uΩ
|
|
分 辨 率
|
0.01μΩ
|
|
|
测试精度
|
电流：30A~220A ±(读数×0.1%+量程0.2%+1μΩ)
电流：10A或≤5A ±(读数×0.5%+量程0.2%+10μΩ） |
|
|
测试时间
|
≤100A：快速(推荐)、10s、20s、30s、40s、50s、60s
≥100A：快速 |
|
|
打 印 机
|
有（选配），按打印键打印测试结果
|
|
|
数据存储
|
测试完成后数据自动保存，循环保存，可存储999组数据
|
|
|
仪表尺寸
|
约188mm(长)×85mm(宽)×312mm(高)
|
|
|
外包装尺寸
|
约546mm(长)×392mm(宽)×193mm(高)
|
|
|
质 量
|
仪表质量：约2.2kg；总质量约12kg
|
|
|
测 试 线
|
标配长度：3m (可选购5m)
|
|
|
|
电流、电压两端分接测试线，接线简单，电阻小于10mΩ
|
|
|
数据删除
|
设置界面下选择格式化内存选项可删除全部数据
|
|
|
数据查阅
|
进入数据查阅界面，按上下左右键翻阅所存数据
|
|
|
自动关机
|
在使用电池供电时，开机后无操作约15分钟后自动关机
|
|
|
电池电压
|
仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机，请及时充电
|
|
|
背 光
|
背光可设置高、中、低三种亮度
|
|
|
工作电流
|
非测试状态下工作电流为230mA
|
|
|
|
测试状态下工作电流可自行设置
|
|
|
电路保护
|
具有开路保护、过热保护等
|
|
|
温度保护
|
仪表内设置有温度监控，温度过高不能测试
|
|
|
工作温湿度
|
-10℃～50℃；90%RH以下，无结露
|
|
|
存放温湿度
|
-10℃～60℃；70%RH以下
|
|
|
充电电压
|
12.6V
|
|

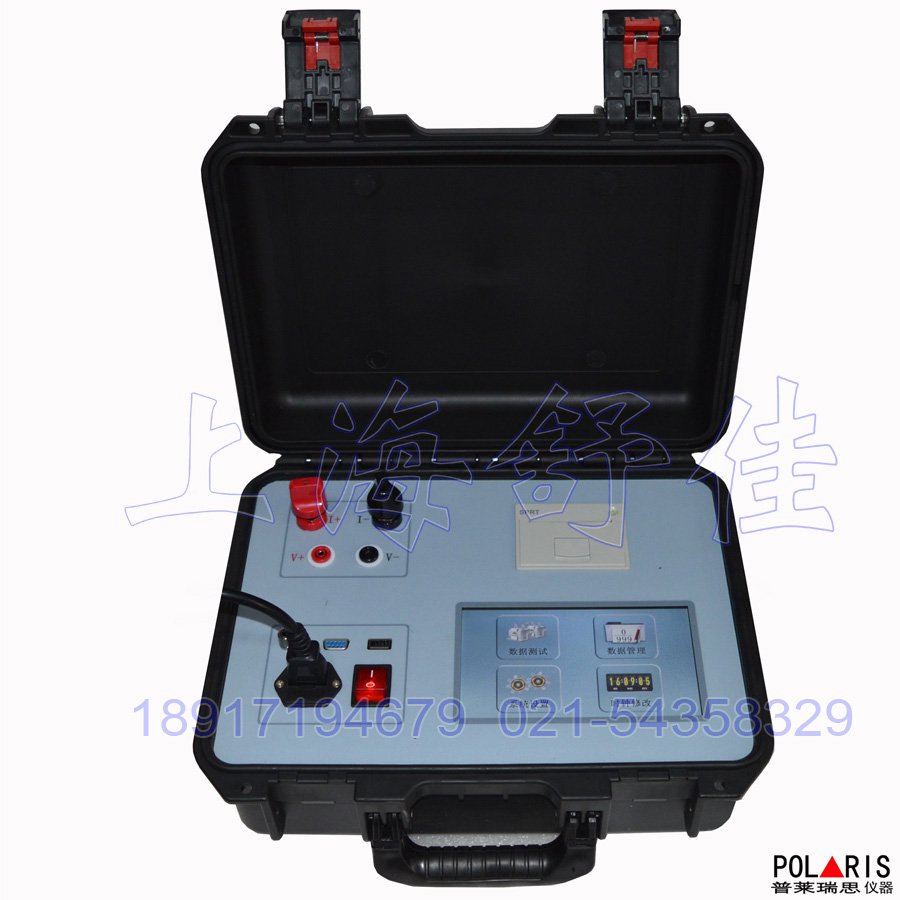

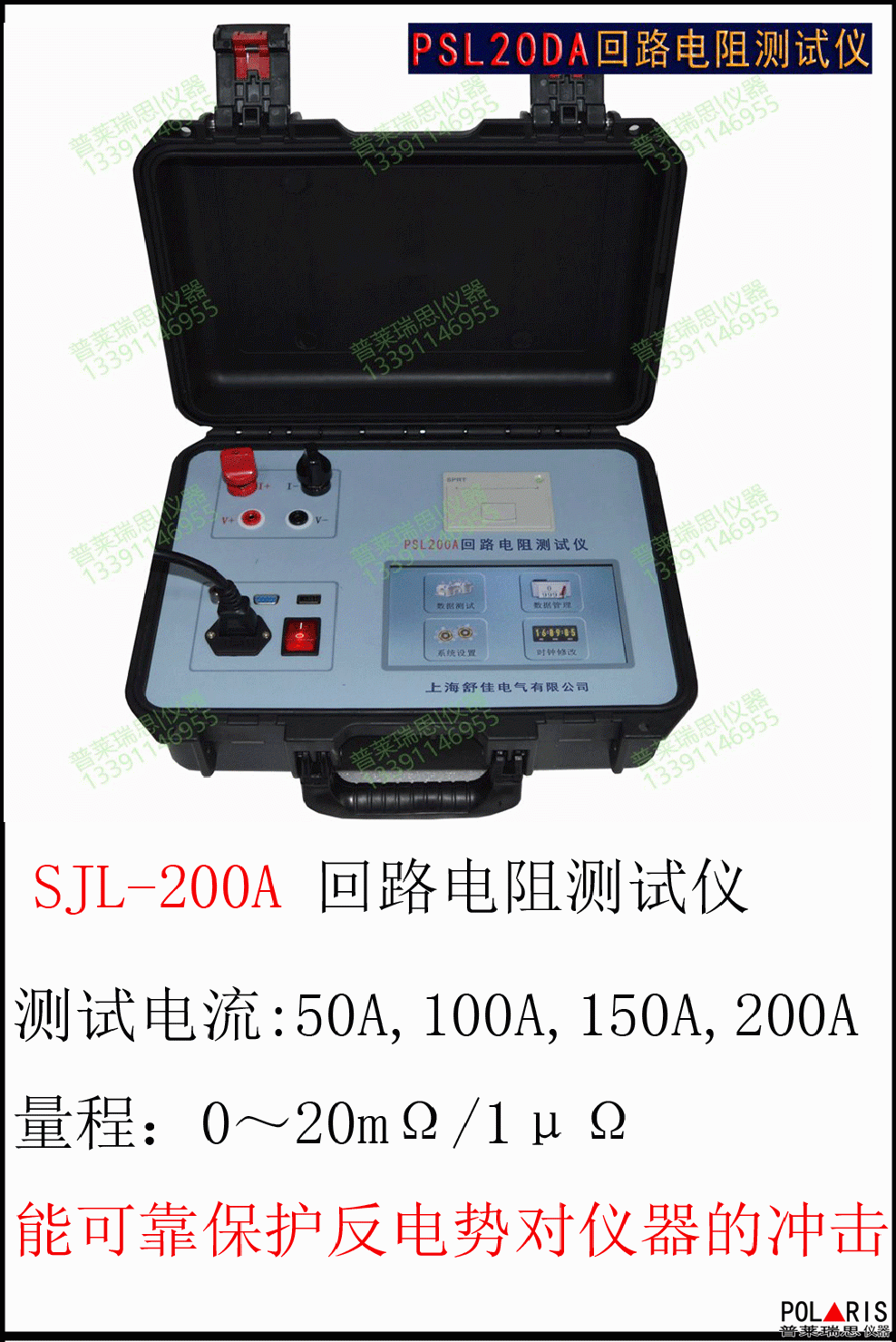

SJL100A/SJL200A 智能型回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
产品概述
SJL100A/SJL200A回路电阻测试仪广泛用于各种开关及电器的接触电阻，以及电缆电线、焊缝接触电阻的测量，满足电力部门对于接触电阻测试的要求。
功能特点
♦ 手机下载APP，通过软件操控仪器，测试数据上传，方便查阅。
♦ 具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。
♦ 智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。输出电压高，测量量程宽。
♦ 测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。
♦ 采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
♦ 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
♦ 仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅。
♦ 仪器有RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。
♦ 自带面板式微型打印机，可实时打印测量结果。
技术指标
|
测试电流
|
SJL100A：50A、100A
SJL 200A：50A、100A、150A、200A |
|
量程
|
0-100mΩ(50A) 0~50mΩ(100A)
|
|
0~25mΩ(150A) 0~20mΩ(200A)
|
|
|
测试精度
|
±(0.5%±2个字)
|
|
功率
|
1000W
|
|
分辨率
|
最小0.1μΩ
|
|
工作方式
|
连续测量
|
|
外形尺寸
|
主机：360x290x170(mm) 线箱：360x290x170(mm)
|
|
重量
|
主机：6.5KG 线箱：:9.0KG
|
环境条件
|
工作温度
|
-10℃-40℃
|
工作湿度
|
＜90%RH，不结露
|
|
工作电压
|
AC220V±10%
|
工作频率
|
50Hz±1Hz
|

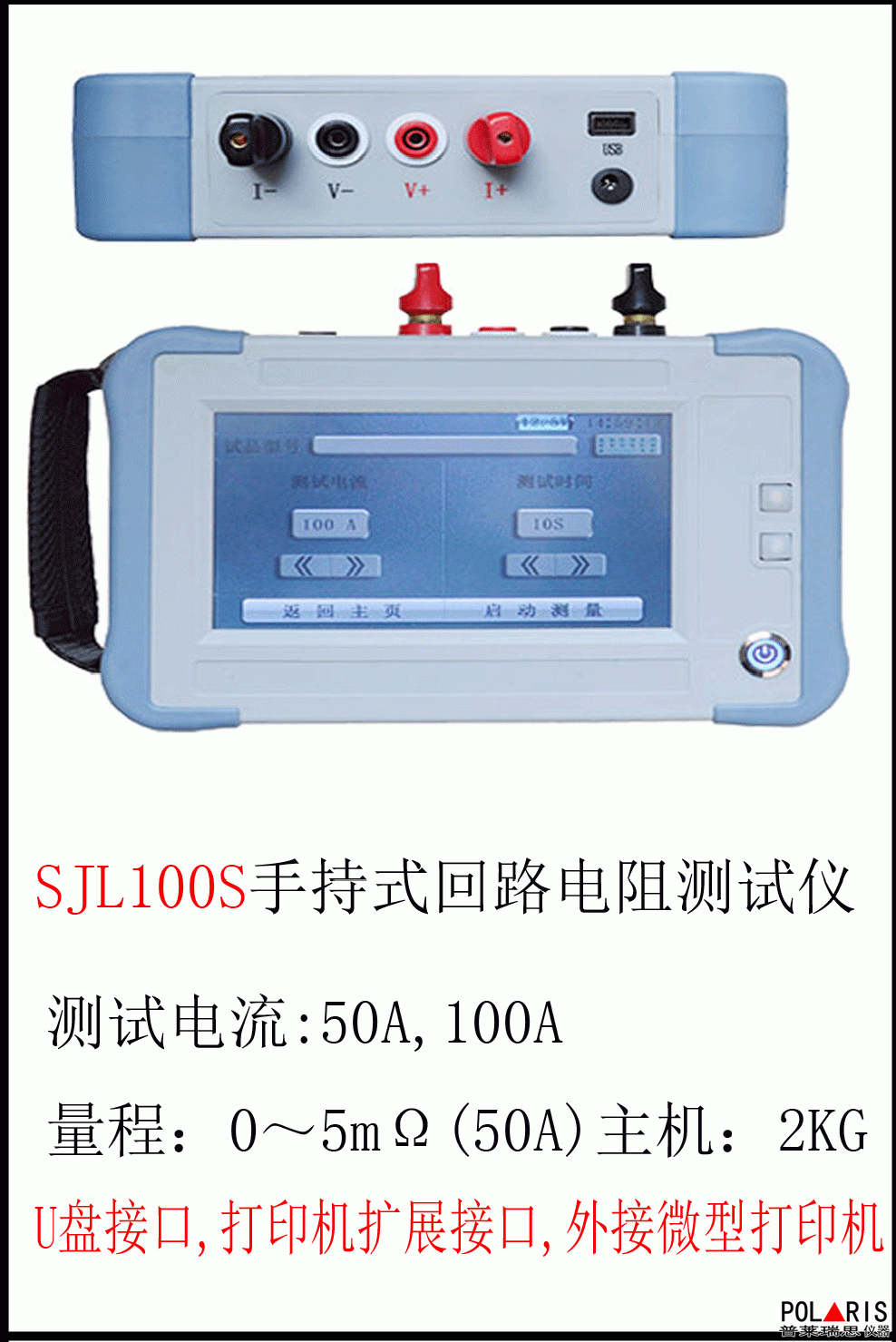

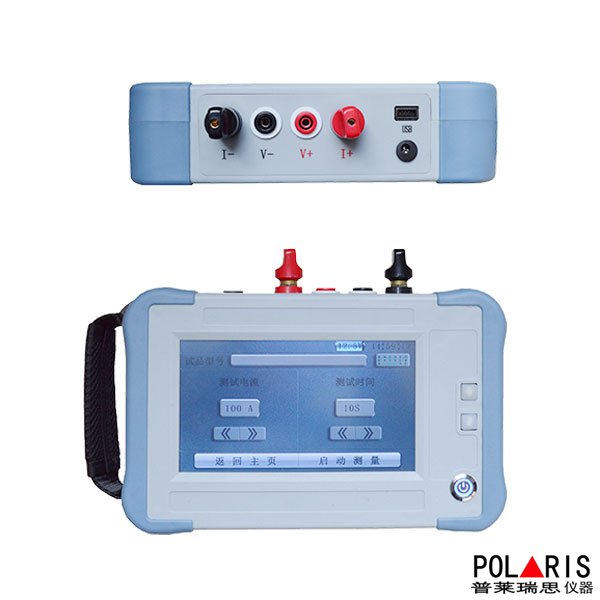

SJL100S 手持式回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
产品概述
SJL100S手持式回路电阻测试仪广泛用于各种开关及电器的接触电阻，以及电缆电线、焊缝接触电阻的测量，满足电力部门对于接触电阻测试的要求
功能特点
◆采用高达500K赫兹的智能同步整流电源转换电路，输出100A50A两档电流。
◆供电电池数字化管理，具有剩余电量显示，剩余电量报警，过电流保护等功能。
◆具有不掉电数据存储以及万年历，可存储1000组测试数据，并实时存储测试时间。
◆具有U盘接口以及打印机扩展接口，选配外接微型打印机可实时打印测试数据。
◆高分辨率65K真彩色七寸触摸屏，中英文界面切换，高亮度，强光下显示清晰。
◆可选配蓝牙模块，可连接Android系统手机、平板的设备，实现智能化管理和操作。
◆采样仪器内部电池供电或者电源适配器供电。
◆采用四端法接线，四线四钳的电流线和电压线分离方式，消除接线干扰以及误差。
技术指标
|
测试电流 |
50A,100A |
|
|
量程 |
0~5mΩ(50A) |
0~2mΩ(100A) |
|
最小分辨率 |
0.1μΩ |
|
|
精度 |
±(0.5%±2个字) |
|
|
工作方式 |
连续测量或定时测量 |
|
|
电池参数 |
12.6V/9.6AH |
|
|
外形尺寸 |
主机：252x160x65(mm) |
外箱：425x335x210(mm) |
|
重量 |
主机：2KG |
外箱：8KG |
环境条件
工作温度 |
-10℃~40℃ |
工作湿度 |
＜90%RH，不结露 |
SJL300A智能型回路电阻测试仪
返回目录 网页详细介绍（使用说明书、视频）
功能特点
♦测试电流大，完全符合有关测试接触电阻的国家标准要求。
♦输出电压高，测量量程宽。
♦测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。
♦采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
♦ 320X240点阵的超小像素点的65K真彩色液晶。
♦仪器自带万年历时钟和掉电存储，可自动存储1000组测试数据，随时查阅。
♦仪器配备微型打印机、RS232和USB接口，可和计算机通讯以及U盘存储。
♦智能化功率管理技术，仪器总是工作在最小功率状态，有效节约能源。
技术指标
| 测试电流 | 100A、200A、300A |
| 量程 | 0-50mΩ(100A) 0-20mΩ(200A) 0-5mΩ(300A) |
| 分辨率 | 最小0.1μΩ |
| 精度 | ±(0.5%±2个字) |
| 功率 | 1000W |
| 工作方式 | 连续测量 |
| 外形尺寸 | 主机：350x205x295(mm) 线箱：370x270x180(mm) |
| 重量 | 主机：9.3Kg 线箱：9.8KG |
环境条件
| 工作温度 | -10-40℃ | 工作湿度 | ＜90%，不结露 |
| 工作电压 | AC220V±10% | 工作频率 | 50Hz±1Hz |
